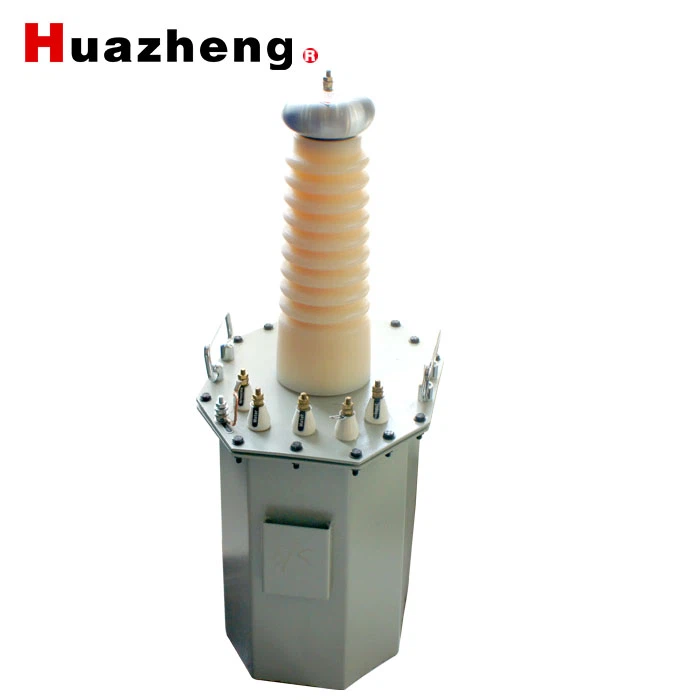

Bộ biến áp thử điện môi xoay chiều HZJ
HZJ Series Alternating Current Dielectric Test Transformer System là hệ thống thử nghiệm điện môi xoay chiều, được sử dụng để tạo ra điện áp cao ổn định phục vụ kiểm tra cách điện và thử điện áp chịu đựng (Withstand Voltage Test) cho nhiều loại thiết bị điện.
Bộ thiết bị bao gồm biến áp thử nghiệm (test transformer) và bộ điều khiển (control unit), có thể cung cấp điện áp xoay chiều tần số công nghiệp hoặc điện áp một chiều sau khi chỉnh lưu, tùy theo yêu cầu kiểm tra.
Nguyên lý hoạt động
Bộ điều khiển (là thiết bị bổ trợ của biến áp thử nghiệm, chi tiết xem trong hướng dẫn sử dụng) được kết nối với nguồn điện tần số công nghiệp 220V — đối với các thiết bị trên 10 kVA sử dụng nguồn 380V.
Điện áp đầu vào 0–220V hoặc 0–380V được điều chỉnh thông qua biến áp tự ngẫu (autotransformer) rồi cấp vào cuộn sơ cấp của biến áp thử nghiệm HZJ (hoặc HZJZ).
Dựa trên nguyên lý cảm ứng điện từ, cuộn thứ cấp của biến áp sẽ tạo ra điện áp cao (high voltage) có tỷ lệ tăng tương ứng với số vòng dây, tạo ra điện áp tần số công nghiệp cao áp ổn định.
Khi cần điện áp cao một chiều (DC high voltage), tín hiệu điện áp xoay chiều cao áp sẽ được chỉnh lưu qua bộ cầu diode silicon (high-voltage silicon rectifier stack) và lọc bằng tụ điện (capacitor filter), từ đó tạo ra điện áp một chiều có biên độ gấp đôi điện áp xoay chiều làm việc ban đầu.
Ứng dụng
-
Thử nghiệm điện áp chịu đựng AC/DC cho:
-
Máy biến áp, máy cắt, máy phát, cáp điện, cách điện của tụ điện và thiết bị đóng cắt.
-
-
Đánh giá hiệu suất cách điện của vật liệu điện và thiết bị điện áp cao.
-
Sử dụng phổ biến trong phòng thử nghiệm điện áp cao, nhà máy sản xuất thiết bị điện, và trung tâm kiểm định điện lực.
