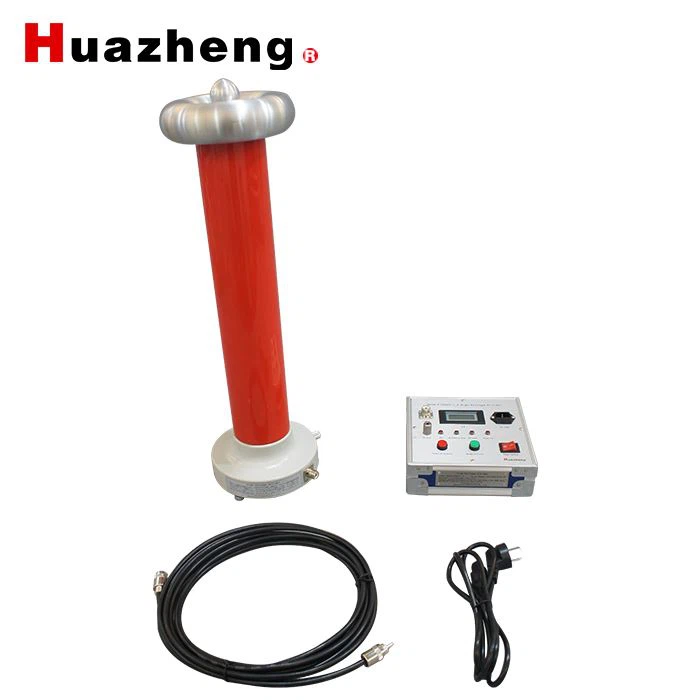

Bộ chia điện dung cao áp phát hiện tín hiệu không phóng điện cục bộ
Bộ chia điện dung cao áp phát hiện tín hiệu không phóng điện cục bộ được sử dụng để phát hiện tín hiệu phóng điện cục bộ trong quá trình thử nghiệm điện áp không phóng điện cục bộ.
Đặc điểm
-
Xử lý tín hiệu chính xác cao:
-
Sử dụng OP hiệu suất cao để khuếch đại tín hiệu
-
Áp dụng kỹ thuật lấy mẫu tích phân kép (double integral AD sampling) mới nhất
-
-
Khả năng chống nhiễu tốt:
-
Công nghệ che chắn đặc biệt
-
Giá trị phóng điện cục bộ < 5 pC
-
-
An toàn và đáng tin cậy:
-
Cực cao áp sử dụng vật liệu Dupont (Mỹ), xử lý và làm kín đặc biệt
-
Kích thước nhỏ, trọng lượng nhẹ
-
Giảm dung lượng phóng điện cục bộ bên trong xuống mức tối thiểu, nâng cao độ tin cậy
-
-
Cấu trúc di động:
-
Toàn bộ máy làm bằng vỏ hợp kim nhôm
-
Dễ tháo lắp, kích thước nhỏ, trọng lượng nhẹ, thuận tiện mang theo và sử dụng
-
Thông số
| Thông số | Giá trị |
|---|---|
| Phạm vi đo (Measurement Range) | AC 0 ~ 500 kV |
| Dung lượng (Capacity) | 200 ~ 8000 pF |
| Tỷ số chia (Divider Ratio) | 1000:1 |
| Hệ số điện áp (Voltage Coefficient) | 0.01%/kV |
| Độ chính xác đo (Measurement Precision) | AC ±1.5% |
| Dải tần số (Frequency Range) | 300 Hz |
| Môi trường cách điện (Insulating Medium) | Vật liệu dielectric khô Dupont |
| Nhiệt độ môi trường (Environment Temperature) | ≤85% RH |
