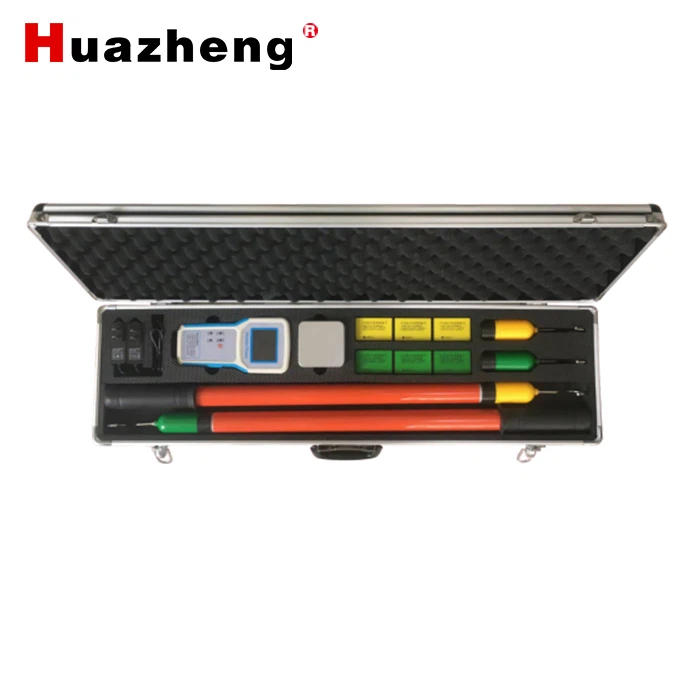

Bộ kiểm tra pha có điện không dây cho tủ trung tâm HZ-8600E
Bộ kiểm tra pha có điện không dây HZ-8600E (sau đây gọi là “thiết bị”) được thiết kế chuyên dụng cho kiểm tra và hiệu chuẩn pha trong hệ thống tủ trung tâm (switchgear) có chức năng bảo vệ năm ngăn (five-protection cabinet).
Bằng cách gắn đầu thu (collector) vào thanh cái (busbar) ở dao cách ly trên và dưới của tủ trung tâm, thiết bị có thể thực hiện đồng thời sáu phép đo pha chính xác.
Ngoài ra, HZ-8600E còn được trang bị bộ phát đa năng (universal transmitter) dùng để kiểm tra pha giữa hai đường dây cao áp trong hệ thống lưới điện hoặc mạng vòng (ring network).
Thiết bị phù hợp cho:
-
Đường dây xoay chiều (AC) có điện áp từ 5V đến 220kV,
-
Kiểm tra pha hiển thị điện thứ cấp,
-
Phát hiện đường dây đang mang điện (live line detection).
Công nghệ truyền tín hiệu không dây kỹ thuật số giúp thiết bị hoạt động an toàn, chính xác, tiện lợi và phù hợp với nhiều cấp điện áp trong hệ thống phân phối hiện đại.
Thông số
| Thông số | Giá trị / Mô tả |
|---|---|
| Độ chính xác sai lệch pha | ≤ ±5° |
| Độ chính xác tần số | ±0.1 Hz |
| Dải đo điện áp | 5V – 220kV (AC) |
| Khoảng cách truyền tín hiệu không dây (tầm nhìn thẳng) | Khoảng 100 m |
| Cảnh báo & hướng dẫn | Có giọng nói hướng dẫn thao tác và thông báo kết quả đo thực tế (giọng người thật) |
| Màn hình hiển thị | Màn hình màu 3.2 inch hiển thị đồng thời góc lệch pha, giản đồ vector và kết quả đồng pha/khác pha |
| Chức năng truyền dữ liệu | Bộ phát sử dụng công nghệ truyền không dây kỹ thuật số, thiết bị cầm tay hiển thị dung lượng pin, pha, tần số và các thông số khác |
| Tự động tắt nguồn | Sau 1 giờ không hoạt động |
| Nguồn cấp | Cả bộ phát và bộ thu đều dùng pin lithium sạc (kèm bộ sạc 5V) |
| Dung lượng pin | Bộ thu: pin lithium 18650 – 2600mAh; Bộ phát: pin lithium 10440 – 340mAh (dung lượng thực tế có thể thay đổi theo lô sản xuất) |
| Dòng rò khi đo cao áp | < 10 μA |
| Công suất tiêu thụ | Bộ phát < 0.1 W; Bộ thu < 0.3 W |
| Môi trường làm việc | Nhiệt độ: -35℃ ~ +45℃; Độ ẩm ≤ 95%RH |
| Khối lượng toàn bộ thiết bị | Khoảng 3.6 kg |
| Kích thước đóng gói | 89 cm (D) × 26 cm (R) × 11 cm (C) |
Đặc điểm nổi bật
-
Thiết kế chuyên dụng cho tủ điện trung tâm và hệ thống switchgear, hỗ trợ đo pha, tần số và trạng thái có điện.
-
Hiển thị trực quan với giản đồ vector và cảnh báo bằng giọng nói người thật, giúp vận hành dễ dàng, an toàn.
-
Công nghệ truyền không dây kỹ thuật số tiên tiến, đảm bảo độ chính xác cao và chống nhiễu tốt.
-
Thiết kế gọn nhẹ, di động, dễ dàng sử dụng trong công tác kiểm tra hiện trường.
-
Tự động ngắt nguồn giúp tiết kiệm năng lượng và kéo dài tuổi thọ pin.
