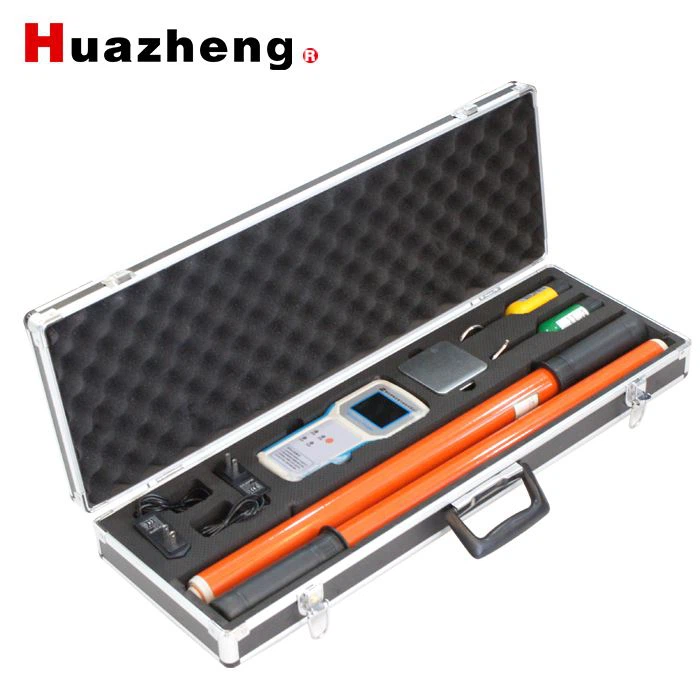

Bộ kiểm tra pha đa năng cao áp HZ-8600 36kV
Bộ kiểm tra pha đa năng cao áp HZ-8600 được thiết kế dành cho hệ thống phân phối điện trung áp trên không, dùng để xác định xem trình tự pha ở hai đầu mạch điện cao áp có trùng nhau hay không trước khi đóng điện.
Trong quá trình đấu nối hai đường dây điện, kiểm tra trình tự pha là bắt buộc, nếu không sẽ gây ngắn mạch và hư hại thiết bị.
Thiết bị phù hợp cho đường dây truyền tải điện áp đến 36kV, đồng thời có thể kiểm tra trạng thái có điện hoặc mất điện của đường dây.
Bộ HZ-8600 sử dụng công nghệ truyền tín hiệu không dây, đảm bảo vận hành an toàn, ổn định và dễ sử dụng trong môi trường thực tế.
Nguyên lý hoạt động
Thiết bị bao gồm hai bộ phát (X và Y) và một bộ thu tín hiệu.
-
Hai bộ phát có khả năng phát hiện xem đường dây có điện hay không, đồng thời gửi tín hiệu pha của từng đường dây.
-
Bộ thu sẽ nhận và so sánh tín hiệu từ hai bộ phát, từ đó xác định xem hai bên có cùng pha hay khác pha, giúp người vận hành quyết định an toàn khi đóng điện.
Lưu ý an toàn
-
Trước khi sử dụng, cần tiến hành thử nghiệm chịu điện áp đối với sào cách điện (insulating rod) để đảm bảo độ an toàn.
-
Chiều dài tiêu chuẩn của sào cách điện đi kèm là 3 mét, phù hợp cho điện áp đến 220kV.
-
Nếu kiểm tra đường dây có điện áp cao hơn 220kV, cần dùng sào cách điện dài hơn 3 mét.
-
-
Trong quá trình thao tác, tay người vận hành không được vượt quá vị trí tay cầm trên sào cách điện.
Đặc điểm nổi bật
-
Kiểm tra trình tự pha và trạng thái có điện/mất điện một cách nhanh chóng, chính xác.
-
Không cần tiếp xúc trực tiếp, đảm bảo an toàn cho nhân viên vận hành.
-
Truyền dữ liệu không dây, độ ổn định cao.
-
Thiết kế gọn nhẹ, dễ mang theo và thao tác tại hiện trường.
