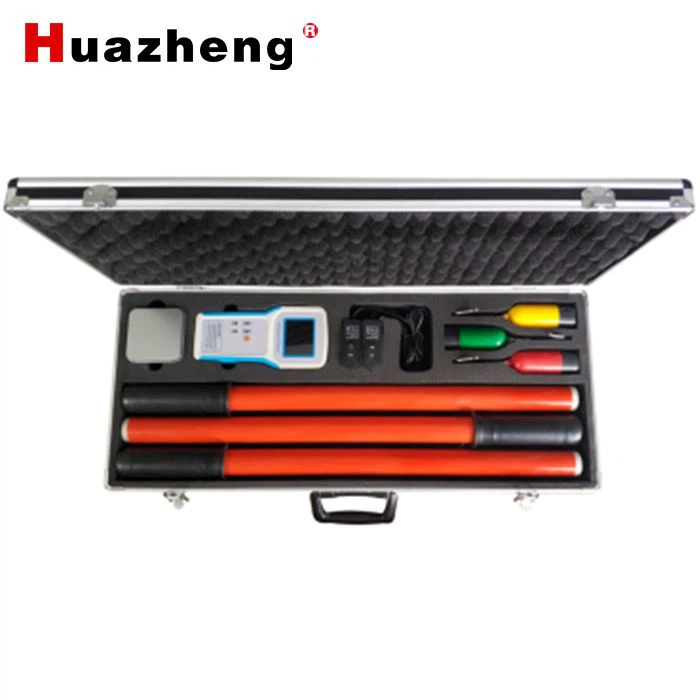

Bút thử pha cao áp đa năng không dây HZ-8700
Bút thử pha cao áp không dây đa năng HZ-8700 được sản xuất bởi Huazheng Electric Manufacturing (Baoding) Co., Ltd., dùng để kiểm tra trình tự pha của đường dây ba pha và xác định sự tương pha giữa hai đường dây trong lưới điện hoặc mạng vòng.
Thiết bị ứng dụng công nghệ truyền tín hiệu không dây tần số cao, cho phép đo kiểm chính xác, an toàn và tiện lợi khi làm việc ở môi trường điện áp cao (từ 6 kV đến 220 kV). Với thiết kế gọn nhẹ, hiển thị trực quan bằng màn hình màu 3.2 inch, HZ-8700 là giải pháp lý tưởng cho kiểm tra pha, trình tự pha và phát hiện có điện trong các hệ thống điện truyền tải, phân phối và nhà máy công nghiệp.
Nguyên lý hoạt động
Thiết bị bao gồm ba bộ phát X, Y, Z và một bộ thu chính:
-
Trong phép đo trình tự pha, ba bộ phát lần lượt gửi tín hiệu pha và tần số của từng đường dây về bộ thu. Bộ thu xử lý và tính toán độ lệch pha giữa các đường dây, từ đó xác định thứ tự pha thuận hoặc ngược.
-
Trong phép đo tương pha ngắn mạch, chỉ cần hai bộ phát X, Y và bộ thu. Bộ thu tính toán chênh lệch góc pha giữa hai điểm để xác định cùng pha (in-phase) hay nghịch pha (out-of-phase).
Thông số
| Thông số | Giá trị / Mô tả |
|---|---|
| Độ chính xác chênh lệch pha | ≤ 5° |
| Độ chính xác tần số | ± 0.1 Hz |
| Phạm vi đo điện áp | 6 kV – 220 kV |
| Khoảng truyền tín hiệu không dây | ~ 100 m giữa bộ phát và bộ thu |
| Màn hình hiển thị | Màn hình màu 3.2 inch hiển thị đồng thời độ lệch pha, tần số, biểu đồ vector và kết quả in-phase/out-of-phase |
| Tiêu chuẩn đánh giá trình tự pha | X sớm Y 120°, Y sớm Z 120°, Z sớm X 120° → thứ tự thuận; ngược lại → thứ tự nghịch |
| Tiêu chuẩn đánh giá tương pha | Độ lệch pha ≥ 30° → nghịch pha; < 30° → cùng pha |
| Tự động tắt nguồn | Sau 1 giờ không hoạt động |
| Nguồn điện | Pin lithium 18650 (bộ thu) – 2500 mAh; Pin lithium 10440 (bộ phát) – 450 mAh |
| Dòng rò khi đo cao áp | < 10 μA |
| Công suất tiêu thụ | Bộ phát < 0.1 W; Bộ thu < 0.4 W |
| Môi trường làm việc | -35 ℃ ~ +45 ℃; Độ ẩm ≤ 95 % RH |
| Khối lượng tổng | ≈ 6.5 kg |
| Kích thước đóng gói | 710 × 350 × 110 mm |
Đặc điểm nổi bật
-
Không dây hoàn toàn, đảm bảo an toàn tuyệt đối khi thao tác tại hiện trường.
-
Đo được cả pha, trình tự pha và xác định có điện, phục vụ đa dạng ứng dụng trong ngành điện.
-
Hiển thị trực quan dạng vector, giúp người vận hành đánh giá kết quả nhanh chóng.
-
Thiết kế chống ẩm, chịu nhiệt, hoạt động ổn định trong điều kiện môi trường khắc nghiệt.
-
Phù hợp cho đơn vị điện lực, trạm biến áp, xưởng sửa chữa và đội kiểm định cao áp.
