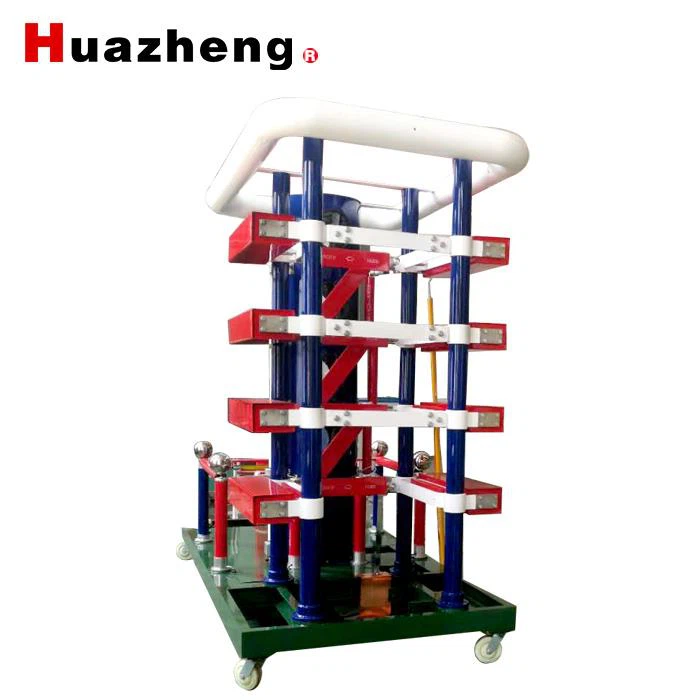

Hệ thống kiểm tra điện cao áp xung 450kV 20kJ để kiểm tra chiếu sáng
Thông số định mức
-
Điện áp định mức: ±450 kV
-
Điện áp danh định: ±150 kV
-
Năng lượng định mức: 20 kJ
-
Tổng điện dung xung: 0,25 μF
-
Tổng số bậc nối tiếp: 3
-
Công suất định mức: 1 μF
Dạng sóng có thể sinh ra khi điện dung tải là 300–5000 pF
-
Sóng xung sét dạng đầy đủ: 2 ±30% / 50 ±20 μs, hiệu suất điện áp ≥ 92% (không tải)
-
Sóng xung tiêu chuẩn dạng cắt: 2–6 μs, hiệu suất điện áp ≥ 92% (không tải)
-
Các thông số dạng sóng xung đáp ứng tiêu chuẩn IEC và GB311-97
Thông số khác
-
Điện áp lớp: trong khoảng 10%–100% điện áp định mức, dải đồng bộ dương và âm ≥ 20%
-
Dải đánh lửa: 10%–100%
-
Tỷ lệ phóng đồng bộ ngoài kiểm soát: < 2%
-
Điện áp đầu ra tối thiểu: ≤ 10 UN
-
Độ không ổn định điện áp sạc: ≤ ±1,0%
-
Thời gian phục vụ:
-
Trên 70% UN định mức, có thể hoạt động liên tục mỗi 90 giây
-
Dưới 70% UN định mức, sạc và phóng mỗi 45 giây có thể vận hành liên tục
-
