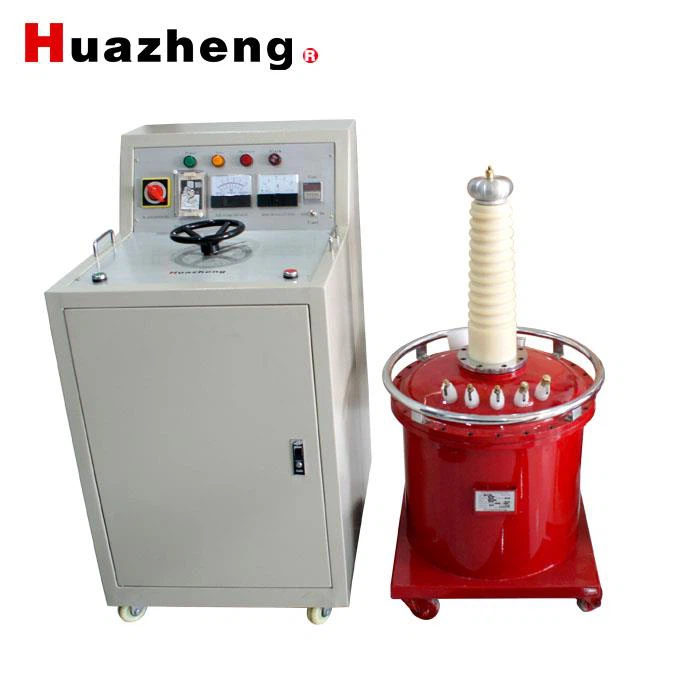

Máy biến áp thử nghiệm cao áp dạng khí HZQ 50kVA / 50kV
Máy biến áp thử nghiệm cao áp HZQ 50kVA / 50kV (còn gọi là booster) là thiết bị thử nghiệm cơ bản được sử dụng rộng rãi trong trạm điện, ngành cung cấp và phân phối điện, cũng như các đơn vị nghiên cứu khoa học.
Thiết bị được thiết kế để thực hiện thử nghiệm chịu điện áp cách điện (insulation withstand test) cho các sản phẩm điện, thiết bị điện và vật liệu cách điện, giúp đánh giá mức độ cách điện, phát hiện khuyết tật và xác định khả năng chịu điện áp của vật liệu hoặc thiết bị.
Cấu trúc và nguyên lý
Máy biến áp thử nghiệm HZQ được chế tạo từ thép silic cán nguội chất lượng cao, giúp giảm tổn hao từ và nâng cao hiệu suất làm việc.
Cuộn dây được thiết kế theo kiểu đồng tâm tầng tháp (pagoda type), dạng trụ tròn nhiều lớp — cuộn sơ cấp (thấp áp) đặt ở trong và cuộn thứ cấp (cao áp) ở bên ngoài.
Vỏ ngoài của thiết bị là loại bọc kín chứa khí cách điện (gas type), có ưu điểm:
-
Kích thước nhỏ gọn, trọng lượng nhẹ.
-
Hình dáng đẹp, dễ di chuyển, thuận tiện cho việc thử nghiệm hiện trường.
-
Cấu trúc chịu điện áp cao và an toàn, thích hợp cho các phép thử lâu dài và ổn định.
Ứng dụng
-
Thử nghiệm điện áp chịu đựng cho máy biến áp, máy phát điện, cáp điện, thiết bị đóng cắt, tụ điện cao áp.
-
Kiểm tra chất lượng vật liệu cách điện trong sản xuất và nghiên cứu.
-
Sử dụng trong phòng thí nghiệm điện cao áp, trạm kiểm định thiết bị điện, hoặc nhà máy điện.
Ưu điểm nổi bật
-
Thiết kế kiểu khí kín (Gas Inflated) giúp tăng khả năng cách điện và kéo dài tuổi thọ thiết bị.
-
Tổn hao thấp, độ ổn định cao, phù hợp cho thử nghiệm lâu dài.
-
Cấu trúc nhỏ gọn – dễ vận hành và di chuyển, lý tưởng cho ứng dụng tại hiện trường.
-
Hiệu suất cao, độ an toàn lớn, đáp ứng tiêu chuẩn thử nghiệm điện cao áp quốc tế.
