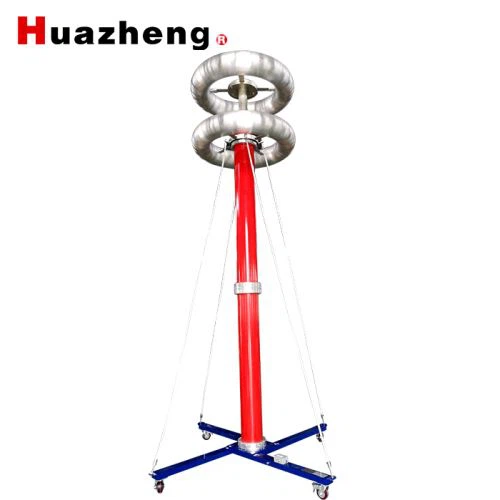

Máy chia điện áp cao HZTRF500-0.0005 500kV 1000pF AC/DC
Điều kiện vận hành hệ thống
-
Độ cao: ≤ 2000 m
-
Nhiệt độ môi trường: -10 °C ~ +45 °C
-
Độ ẩm tương đối: < 90% (-10~40 °C)
-
Chênh lệch nhiệt độ tối đa trong ngày: 30 °C
-
Áp suất khí quyển: 0,1 MPa
-
Độ ẩm khí quyển: 11 g/m³
-
Cường độ động đất: ≤ cấp 8
-
Môi trường sử dụng: trong nhà
Thông số
| Thông số | Giá trị |
|---|---|
| Mẫu máy | HZTRF500-0.0005 (AC 500 kV, DC 500 kV) |
| Tần số định mức | 50–200 Hz |
| Chế độ làm mát | ONAN |
| Số cấp | 2 |
| Điện dung đơn | 1000 pF, điện trở đơn: 500 MΩ |
| Điện dung định mức | 500 pF, điện trở định mức: 1000 MΩ |
| Điện áp AC định mức | 500 kV |
| Điện áp DC định mức | 500 kV |
| Tỷ lệ điện áp AC một phần danh định | 2000 : 1 |
| Tỷ lệ điện áp DC một phần danh định | 10000 : 1 |
| Hệ số tổn hao điện môi | < 0,2% |
| Hệ số nhiệt độ | < 0,0004 |
| Khả năng quá áp | Chịu 110% Uₕ trong 60 s mà không gây hư hỏng cách điện |
| Độ chính xác đo AC | < ±1% |
| Độ chính xác đo DC | < ±0,5% |
| Cấu trúc nắp cân bằng áp suất | Nhôm LY2 nguyên chất, hàn dưới hồ quang phụ, chống oxy hóa, chống phóng corona |
| Kích thước (φ x H) | φ250 / φ850 × 2600 mm |
| Trọng lượng | < 250 kg |
Đặc điểm nổi bật
-
Chạy liên tục lâu dài,
-
Cấu trúc nắp trên cân bằng áp suất chống corona và oxy hóa,
-
Phù hợp với thử nghiệm AC và DC cao áp chính xác,
-
Độ ổn định và độ chính xác cao, đáp ứng các yêu cầu kiểm tra điện áp cao công nghiệp.
