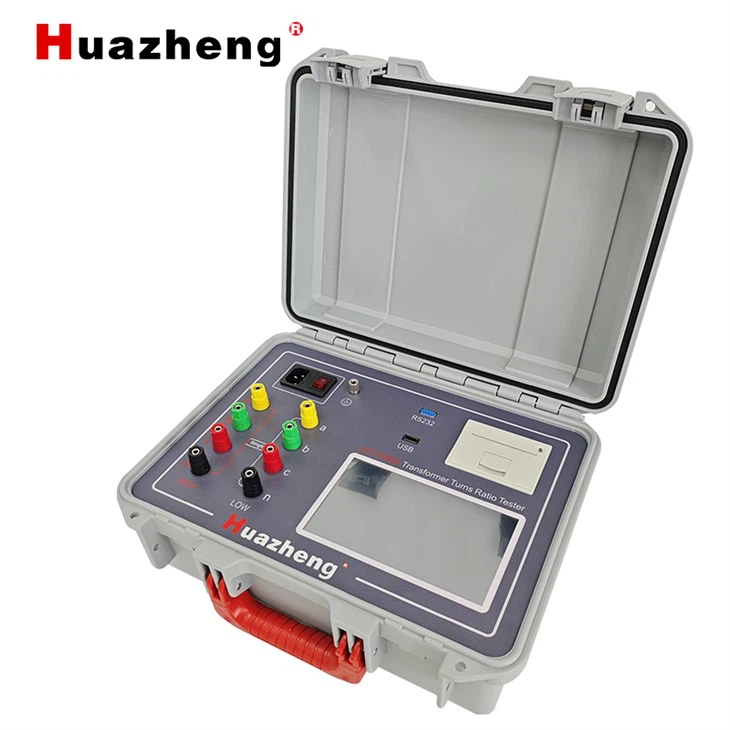

Máy đo tỉ số vòng dây máy biến áp HZTTR80A
Số hiệu mẫu thử:
Số hiệu mẫu thử được hiển thị phía trên tiêu đề.
Hiển thị tỉ số biến áp:
Cho biết dữ liệu tỉ số biến áp đang hiển thị là tỉ số điện áp hay tỉ số vòng dây. Nút này cho phép chuyển đổi giữa hiển thị tỉ số điện áp và tỉ số vòng dây. Máy biến áp loại Z không hiển thị tỉ số vòng dây.
Vị trí đầu dây cao áp / Vị trí đầu dây thấp áp:
Hiển thị vị trí đầu dây cao áp hoặc thấp áp được xác định theo tính toán và đánh giá của máy. Việc hiển thị vị trí đầu dây cao áp hay thấp áp liên quan đến cài đặt các đầu dây định mức.
Điện áp cao áp định mức / Điện áp thấp áp định mức:
Trong quá trình đo, hiển thị giá trị điện áp cao áp và thấp áp định mức đã nhập trong giao diện cài đặt tham số. Sau khi đo thành công, hiển thị giá trị điện áp cao áp và thấp áp định mức tại vị trí đầu dây hiện tại theo tính toán của máy. Việc hiển thị liên quan đến cài đặt điện áp cao áp định mức, điện áp thấp áp định mức và vị trí đầu dây định mức.
Kết nối cao áp / Kết nối thấp áp / Số nhóm:
Trong quá trình đo, hiển thị quan hệ vectơ đã nhập trong giao diện cài đặt tham số. Sau khi đo thành công, hiển thị quan hệ vectơ và số nhóm xác định theo tính toán của máy. Việc hiển thị liên quan đến cài đặt số nhóm, kết nối cao áp, kết nối thấp áp và vectơ pha không 30°.
Điện áp thử:
Điện áp thử đã chọn cho lần đo này.
Tỉ số biến áp lý thuyết:
Tỉ số biến áp lý thuyết được tính toán dựa trên cài đặt điện áp cao áp định mức, điện áp thấp áp định mức và vị trí đầu dây định mức.
