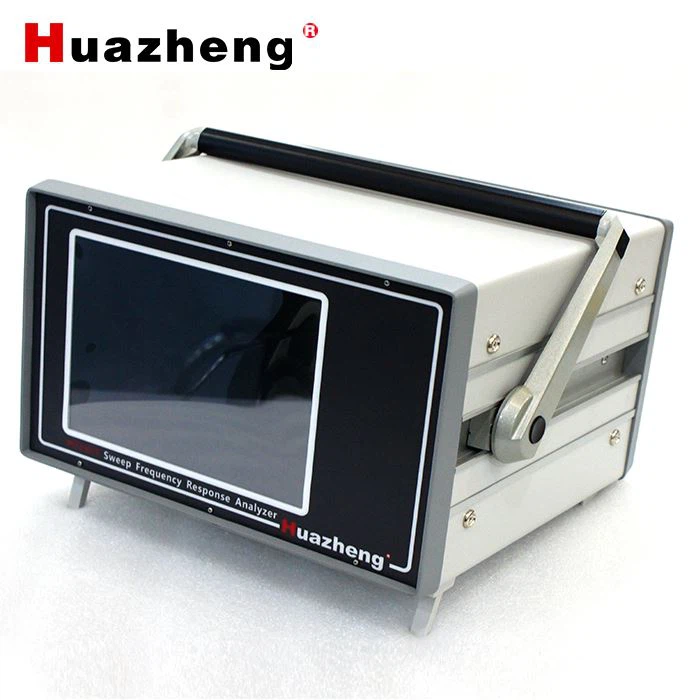

Máy kiểm tra biến dạng cuộn dây máy biến áp 2 trong 1 phân tích trở kháng Sfra
Thông số
1) Đặc tính quét tần số
-
Dải tần: 1kHz ~ 2MHz (độ chính xác tần số 0,005%)
-
Trở kháng đầu ra: 50Ω
-
Biên độ đầu ra: 20VPP (tối đa), phần mềm tự động điều chỉnh biên độ đầu ra
-
Phương pháp quét tần: quét tuyến tính theo phân bố tần số đều (khoảng cách lựa chọn: 0,5kHz / 1kHz / 2kHz, mặc định 1kHz)
2) Phát hiện tín hiệu
-
Phạm vi phát hiện: -100dB ~ +20dB
-
Độ chính xác phát hiện:
-
Trong khoảng -60dB ~ +20dB: sai số ±1dB
-
Trong khoảng -80dB ~ -60dB: sai số ±2dB
-
3) Hiển thị dữ liệu
-
Dạng hiển thị: biểu đồ tần số / đường cong sai biệt / thanh màu Rainbow thể hiện sai biệt
-
Phạm vi tần số hiển thị: 1kHz ~ 2MHz (tùy chọn)
-
So sánh dữ liệu: phân tích dữ liệu dựa trên mẫu “dấu vân tay” (fingerprint data) làm dữ liệu tham chiếu so sánh
4) Phối hợp trở kháng
-
Trở kháng đầu vào của kênh phát hiện tín hiệu: 1MΩ
5) Đặc tính lọc tần số
-
Băng thông lựa chọn của bộ lọc số: 0,5% tần số đo
6) Nguồn điện
-
Nguồn xoay chiều: AC 220V, 50Hz
7) Đặc tính vật lý
-
Kích thước: 364 × 236 × 320 mm
-
Khối lượng: 9,8 kg (không bao gồm hộp đựng)
8) Môi trường làm việc
-
Nhiệt độ: -10 ℃ ~ +45 ℃
-
Độ ẩm: <90%, không ngưng tụ hơi nước
