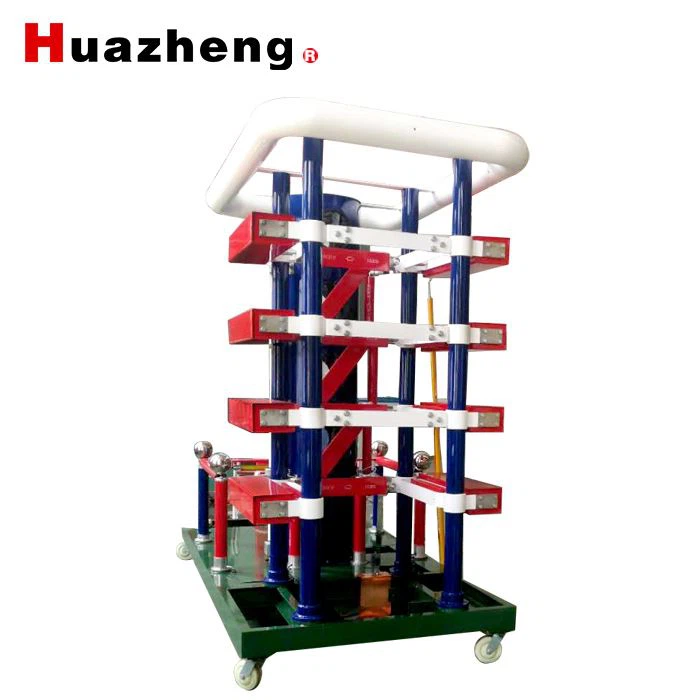

Máy phát điện áp xung sét 900kV/67,6KJ cho cáp kháng máy biến áp

Thông số định mức

• Điện áp danh định: 900 kV

• Điện áp định mức: 150 kV

• Năng lượng danh định: 67,6 kJ

• Tổng điện dung xung: 0,167 μF (tụ xung đơn 2,0 μF / 75 kV, tổng 12 cái)

• Tổng số bậc nối tiếp: 6

Thông số dạng sóng chuẩn

1. Sóng xung sét đầy đủ

   • Thời gian đầu sóng: 1,2 μs ±30%

   • Thời gian đuôi sóng: 50 μs ±20%

   • Hệ số sử dụng điện áp > 85% (trên 90% khi không tải 300 pF)

2. Sóng xung tiêu chuẩn dạng cắt

   • Thời gian cắt: 2–6 μs

   • Hệ số cắt ngang zero ≤ 0,3%

   • Hệ số sử dụng điện áp > 85%

Thông số khác

• Điện áp đầu ra tối thiểu: > 10% điện áp danh định

• Thời gian sử dụng:

  • Trên 70% điện áp định mức, có thể hoạt động liên tục sau mỗi 120 giây sạc và phóng

  • Dưới 70% điện áp định mức, có thể hoạt động liên tục sau mỗi 60 giây sạc và phóng
