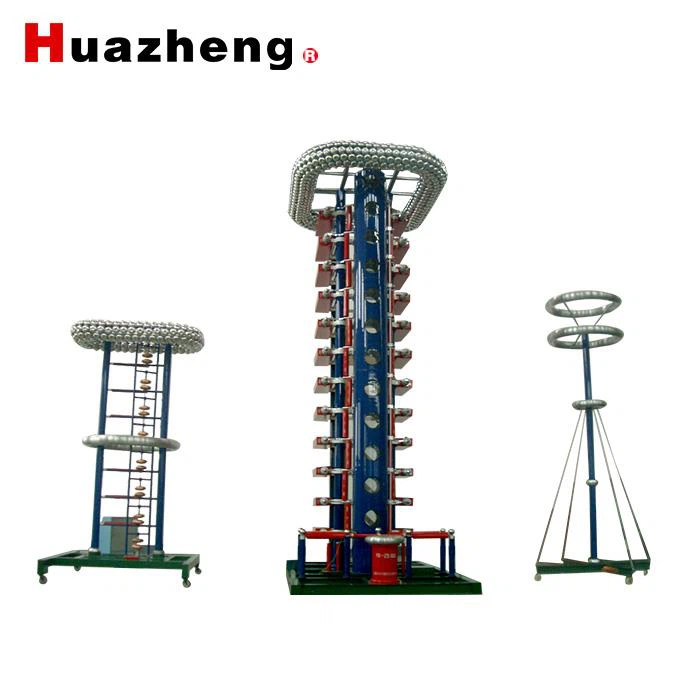

Máy phát xung điện áp 3000 kV – 450 kJ dùng để thử nghiệm máy biến áp
I. Phạm vi ứng dụng
Thiết bị được sử dụng để thử nghiệm chuỗi cách điện khe hở không khí, sứ cách điện, máy biến áp điện lực, cũng như thực hiện các phép thử xung điện áp tiêu chuẩn sét (dạng sóng toàn phần), xung điện áp thao tác tiêu chuẩn và xung điện áp cắt đỉnh.
II. Điều kiện làm việc
-
Độ cao: ≤ 1000 m
-
Nhiệt độ môi trường: -5 ℃ ~ +40 ℃
-
Độ ẩm tương đối: ≤ 90% (ở 20 ℃)
-
Môi trường sử dụng: trong nhà
-
Bụi: không dẫn điện
-
Điện trở nối đất: < 0,5 Ω
-
An toàn: không có nguy cơ cháy nổ
-
Chống động đất: đến cấp 8
-
Môi trường khí: không có khí ăn mòn kim loại hoặc vật liệu cách điện
-
Dạng sóng điện áp cấp nguồn: sóng hình sin thực, độ méo dạng < 5%
III. Thông số
Điện áp danh định: ±3000 kV
Điện áp định mức: ±200 kV
Năng lượng danh định: 450 kJ
Tổng điện dung xung: 0,1 mF
(Sử dụng 30 tụ điện xung đơn 3,0 mF/100 kV)
Số cấp nối tiếp: 15 cấp
Thông số dạng sóng điện áp xung:
-
(1) Dạng sóng sét tiêu chuẩn: 1,2 ± 30% µs / 50 ± 20% µs
-
(2) Độ chính xác biên độ: ±3%; dao động đỉnh không vượt quá 5% biên độ
-
(3) Dạng sóng thao tác: 1000 µs/kV – 1500 µs/kV
Các thông số và sai số của dạng sóng xung điện áp tuân thủ tiêu chuẩn quốc gia GB311 và GB16927.
Điện áp ra tối thiểu: >10% Un
Thời gian làm việc: ở 70% điện áp định mức, có thể nạp và phóng điện mỗi 120 giây, vận hành liên tục ở mức 70% điện áp định mức.
