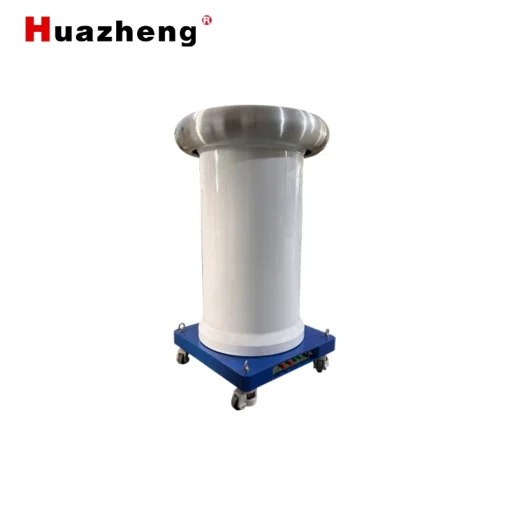

Máy thử cao áp AC không phóng điện cục bộ HZJW-15kVA/150kV
I. Máy biến áp thử dầu ngâm không phóng điện cục bộ
Nhằm đáp ứng nhu cầu thử nghiệm điện áp tần số công nghiệp cho các thiết bị điện có cấp điện áp và công suất khác nhau, công ty chúng tôi sản xuất máy biến áp thử tần số công nghiệp không phóng điện cục bộ với nhiều thông số kỹ thuật đa dạng, cho phép khách hàng lựa chọn phù hợp với nhu cầu sử dụng.
Máy biến áp thử tần số công nghiệp được chia thành loại vỏ sắt và loại ống cách điện, mỗi loại lại có kiểu đơn cấp và kiểu ghép tầng:
-
Loại vỏ sắt phù hợp cho các ứng dụng có yêu cầu thấp hơn về phóng điện cục bộ.
-
Loại ống cách điện phù hợp cho các ứng dụng có yêu cầu cao về độ sạch điện (PD thấp).
-
Máy biến áp đơn cấp phù hợp với thử nghiệm điện áp thấp và công suất lớn.
-
Máy biến áp ghép tầng phù hợp cho thử nghiệm điện áp cao hoặc điện áp thấp – công suất nhỏ, dễ dàng di chuyển và vận hành.
II. Điều kiện làm việc
-
Độ cao: ≤ 1000 m
-
Nhiệt độ môi trường: -5°C ~ +40°C
-
Độ ẩm tương đối: ≤ 85% (ở +20°C)
-
Chênh lệch nhiệt độ môi trường: ≤ 15 K khi di chuyển thiết bị giữa hai môi trường khác nhau
-
Không có bụi dẫn điện
-
Không có nguy cơ cháy nổ
-
Không có khí ăn mòn kim loại hoặc vật liệu cách điện
-
Không đặt tại nơi có rung động mạnh hoặc va chạm
-
Độ nghiêng mặt nền: ≤ 3°
-
Dạng sóng điện áp nguồn: hình sin, độ méo dạng < 3%, tần số 50 Hz
-
Nguồn điện phải được bảo vệ khỏi quá áp khí quyển từ bên ngoài
-
Nối đất tin cậy: điện trở nối đất < 0,5 Ω
III. Thông số kỹ thuật
-
Phóng điện cục bộ (loại ống cách điện):
Ở điện áp định mức (UH) từ 10 kV đến 150 kV, mức phóng điện cục bộ tại 100% UH ≤ 3–10 pC -
Thời gian làm việc cho phép:
Ở điện áp và dòng điện định mức, máy biến áp thử có thể hoạt động liên tục 30 phút kể từ nhiệt độ môi trường.
Ở 2/3 điện áp và dòng định mức, có thể vận hành liên tục. -
Tổng trở của máy biến áp thử đơn: 3% – 12%
-
Độ méo dạng sóng: < 3%
-
Tiêu chuẩn áp dụng: phù hợp với JB/T9641-1999 – “Máy biến áp thử nghiệm”
