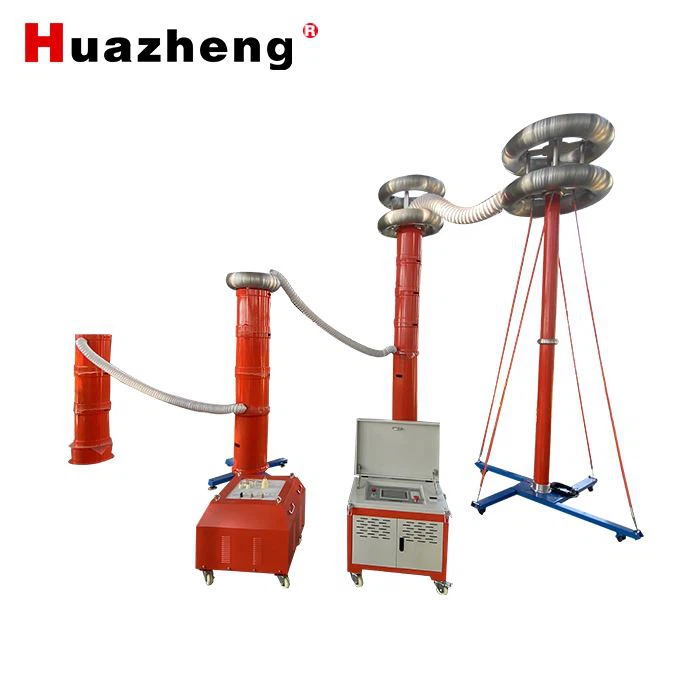

Máy thử cộng hưởng AC biến tần HZXB-1000kVA/500kV
Chức năng chính và đặc tính kỹ thuật
-
Chức năng bảo vệ:
-
Bảo vệ quá áp, quá dòng, khởi động bằng không, lệch cộng hưởng (flashover).
-
Giá trị bảo vệ quá áp và quá dòng có thể điều chỉnh theo nhu cầu người dùng.
-
Khi sản phẩm thử nghiệm được bảo vệ, giá trị điện áp flashover có thể ghi lại để phân tích.
-
-
Thiết kế nhẹ:
-
Trọng lượng từng bộ phận nhỏ, dễ sử dụng tại hiện trường.
-
-
Ba chế độ làm việc:
-
Tự động, thủ công, tự động điều chỉnh + tăng áp thủ công, thuận tiện linh hoạt theo tình hình thực tế, nâng cao tốc độ thử nghiệm.
-
-
Lưu trữ và in dữ liệu:
-
Dữ liệu lưu trữ có số thứ tự, dễ nhận dạng và tìm kiếm.
-
-
Điều chỉnh tần số:
-
Có thể đặt điểm bắt đầu tần số trong phạm vi quy định, chọn hướng tăng hoặc giảm.
-
Màn hình LCD hiển thị đường quét để trực quan xác định điểm cộng hưởng.
-
-
Nền tảng DSP:
-
Dễ dàng nâng cấp tính năng, giao diện người-máy thân thiện.
-
Thông số
| Điện áp định mức | Ứng dụng và tần số làm việc | Điện áp thử & Thời gian thử |
|---|---|---|
| 22 kV | AC chịu điện áp cáp 10 kV | 22 kV, 5 phút |
| 52 kV | AC chịu điện áp cáp 35 kV | 52 kV, 60 phút |
| 128 kV | AC chịu điện áp cáp 110 kV | 128 kV, 60 phút |
| 216 kV | AC chịu điện áp cáp 220 kV | 216 kV, 60 phút |
| 300 kV | AC chịu điện áp GIS, switch, CB 110 kV | ≤ 265 kV, 1 phút |
| 500 kV | AC chịu điện áp GIS, switch, CB 220 kV | ≤ 495 kV, 1 phút |
| 200 kV | AC chịu điện áp máy biến áp chính 110 kV / 80 MVA | ≤ 160 kV, 1 phút, 45–65 Hz |
Thông số
-
Độ méo dạng sóng điện áp đầu ra: < 1,0%
-
Thời gian làm việc liên tục cho phép: 60 phút theo điều kiện định mức
-
Hệ số chất lượng Q: ≥ 30 (f=45Hz)
-
Dạng sóng đầu ra: Sine wave
-
Nguồn điện đầu vào: 3 pha 380 V hoặc 1 pha 220 V
-
Phạm vi điều chỉnh tần số: 30–300 Hz
-
Độ chính xác hệ thống: 1,5%
-
Chức năng bảo vệ: Quá áp, quá dòng, khởi động bằng không, và các chức năng bảo vệ khác
