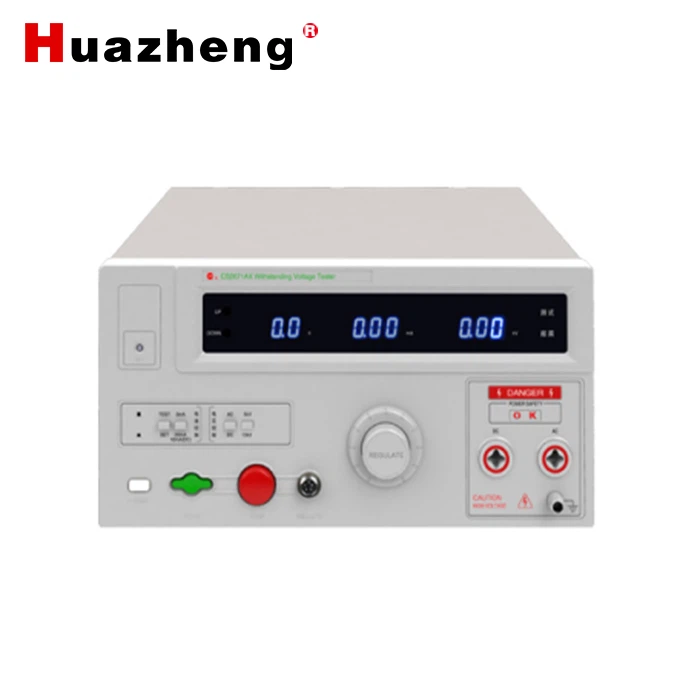

Máy thử điện áp chịu đột biến AC/DC CS2671TX-1 10kV 100mA

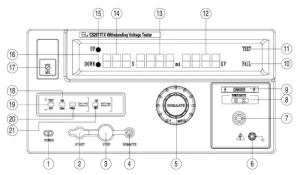

Bảng điều khiển và các chức năng

1. Công tắc nguồn
   Nhấn công tắc để bật máy; nhấn bật ra để tắt máy.

2. Phím START (Bắt đầu)
   Trong trạng thái reset, nhấn phím này để bắt đầu kiểm tra.

3. Phím STOP (Dừng)
   Trong quá trình kiểm tra, dùng để ngắt thử nghiệm. Khi DUT (thiết bị dưới thử nghiệm) bị lỗi, đèn FAIL (10) sáng, nhấn STOP để tắt cảnh báo và chuyển sang trạng thái chờ kiểm tra tiếp theo.

4. Cổng điều khiển từ xa
   Sử dụng đầu dò từ xa để khởi động hoặc reset thử nghiệm từ xa.

5. Núm điều chỉnh điện áp
   Trong quá trình kiểm tra DUT, xoay núm để điều chỉnh điện áp đầu ra (xoay theo chiều kim đồng hồ: tăng điện áp, ngược chiều: giảm điện áp).
   Xác nhận núm ở vị trí “0” trước khi bật nguồn.

6. Cọc vòng lặp
   Cọc đầu vào dòng điện đo. Trong quá trình kiểm tra, dây nối không được rơi ra, nếu rơi ra, DUT sẽ chịu điện áp cao và nguy cơ điện giật.

7. Cọc đầu ra điện áp cao (H.V.)
   Nhấn phím TEST, cọc sẽ tạo điện áp cao. Không chạm cọc, dây dẫn, đầu dò hoặc DUT khi đang có điện áp cao.

8. Đèn kiểm tra an toàn nguồn điện “OK”
   Cắm nguồn để kiểm tra N, L, G có kết nối đúng không. Khi tắt nguồn, nếu kết nối đúng, đèn OK sáng; nếu sai, chỉ O hoặc K hoặc không sáng, cần kiểm tra lại nguồn. Khi bật nguồn, đèn tắt.

9. Đèn báo đầu ra điện áp cao
   Đèn không do mạch chính điều khiển. Nếu điện áp >50V, đèn sáng. Khi đèn sáng ở trạng thái reset, cọc H.V. có thể còn điện áp cao, không chạm. Khi máy xuất điện áp cao, đèn sáng liên tục, cảnh báo nguy hiểm.

10. Đèn FAIL (Thất bại)
    Sáng khi thử nghiệm thất bại.

11. Đèn TEST (Đang thử nghiệm)
    Sáng khi nhấn phím START.

12. Hiển thị điện áp

13. Hiển thị dòng điện

14. Hiển thị thời gian
    Phạm vi: 0.0s đến 999s. Khi <100s, độ phân giải 0.1s; ≥100s, độ phân giải 1s. Thời gian 0.0s = đếm cộng; khác 0 = đếm ngược.

15. Phím UP
    Tăng giá trị thời gian đặt trước.

16. Phím DOWN
    Giảm giá trị thời gian đặt trước.

17. Biến trở điều chỉnh dòng định trước
    Nhấn phím TEST/Pre-set (18), máy vào trạng thái dòng định trước. Xoay kim đồng hồ: tăng dòng; ngược chiều: giảm dòng.

18. Công tắc 2mA/20mA
    Nhấn: 20mA; bật ra: 2mA.

19. Phím TEST/Pre-set
    Nhấn: trạng thái dòng định trước; bật ra: trạng thái thử nghiệm.

20. Công tắc 100mA
    Nhấn: 100mA; bật ra: 2mA/20mA.

21. Công tắc 5kV/10kV
    Nhấn: 10kV; bật ra: 5kV.

Thông số

MODEL: CS2671TX

• ACW: 10kV, 100mA

• Điện áp đầu ra: 0.00 ~ 10.00 kV

• Công suất tối đa: 1000 VA

• Dòng điện tối đa: 100 mA

• Dải dòng: 2 mA, 20 mA, 100 mA

• Sóng đầu ra: hình sin

• Biến dạng sóng: ≤5%

• Thời gian thử: 0.0s – 999s (0 = liên tục)

MODEL: CS2671TX-1

• ACW: 10kV, 100mA

• DCW: 10kV, 20mA

• Dải dòng DC: 2 mA, 20 mA

• Ripple factor: ≤5%

• Thời gian thử: 0.0s – 999s (0 = liên tục)
