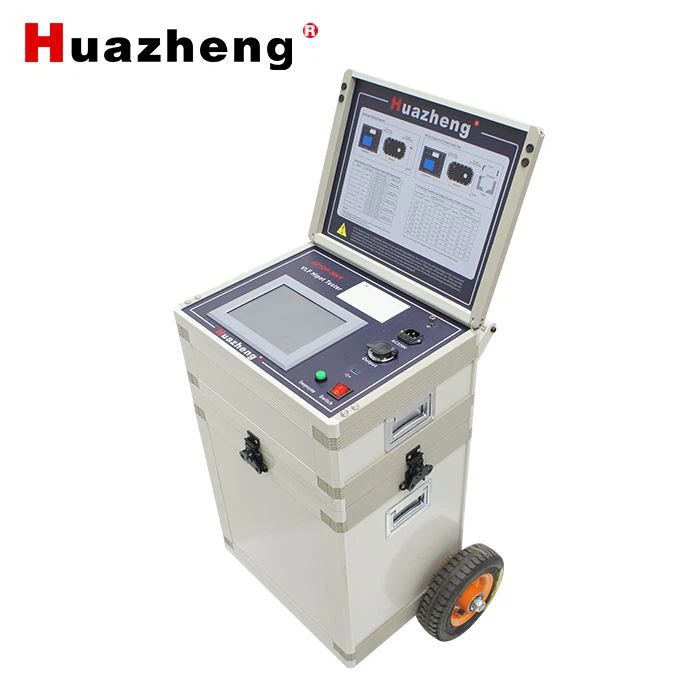

Máy thử điện áp VLF HZYDP-30KV
Máy HZYDP-30KV thuộc dòng VLF (Very Low Frequency) Hi-Pot Tester, dùng để kiểm tra khả năng chịu điện áp cao của cáp, máy phát và các thiết bị điện có điện áp thấp hơn hoặc bằng 35kV. Thiết bị đặc biệt thích hợp cho kiểm tra điện áp cách điện mà không gây hư hại cho thiết bị thử nghiệm.
Thông số
| Model | Điện áp cực đại (Peak) | Dải đo | Trọng lượng | Ứng dụng |
|---|---|---|---|---|
| VLF-30/1.1 | 30kV | ≤1.1µF @ 0.1Hz ≤2.2µF @ 0.05Hz ≤5.5µF @ 0.02Hz |
Controller: 4kg Booster: 25kg |
Cáp, máy phát ≤10kV |
| VLF-50/1.5 | 50kV | ≤1.5µF @ 0.1Hz ≤3.0µF @ 0.05Hz ≤7.5µF @ 0.02Hz |
Controller: 5kg Booster: 35kg |
Cáp, máy phát ≤20kV |
| VLF-80/1.1 | 80kV | ≤1.1µF @ 0.1Hz ≤2.2µF @ 0.05Hz ≤5.5µF @ 0.02Hz |
Controller: 5kg Booster: 45kg |
Cáp, máy phát ≤35kV |
Điện áp và nguồn cấp
-
Nguồn cấp: 220V ±10%, 50 ±5Hz
-
Độ chính xác điện áp đầu ra:
-
Độ bất ổn của điện áp cực đại: ≤1%
-
Độ bất ổn tần số: ≤3%
-
Độ méo dạng sóng: <5%
-
-
Chức năng bảo vệ: không làm hỏng booster và mainframe khi mất điện hoặc tắt đột ngột.
Môi trường làm việc
-
Nhiệt độ: -10°C đến +40°C
-
Độ ẩm: ≤85% RH
Phạm vi thử nghiệm
- Điện dung thiết bị thử: không vượt quá giá trị điện dung định mức của máy (xem bảng thông số Model).
- Điện dung quá thấp: nếu <0.05µF, máy không thể xuất điện áp bình thường; có thể dùng thiết bị hỗ trợ tùy chọn.
Tham khảo điện dung điển hình của máy phát
| Loại máy phát | Công suất (MW) | Điện dung pha đơn – đất (µF) |
|---|---|---|
| Turbo-generator | 200 | 0.198 |
| Turbo-generator | 300 | 0.18-0.26 |
| Turbo-generator | 600 | 0.31-0.34 |
| Hydro Generator | 85 | 0.69 |
| Hydro Generator | 125-150 | 1.8-1.9 |
| Hydro Generator | 300 | 1.7-2.5 |
| Hydro Generator | 400 | 2.0-2.5 |
