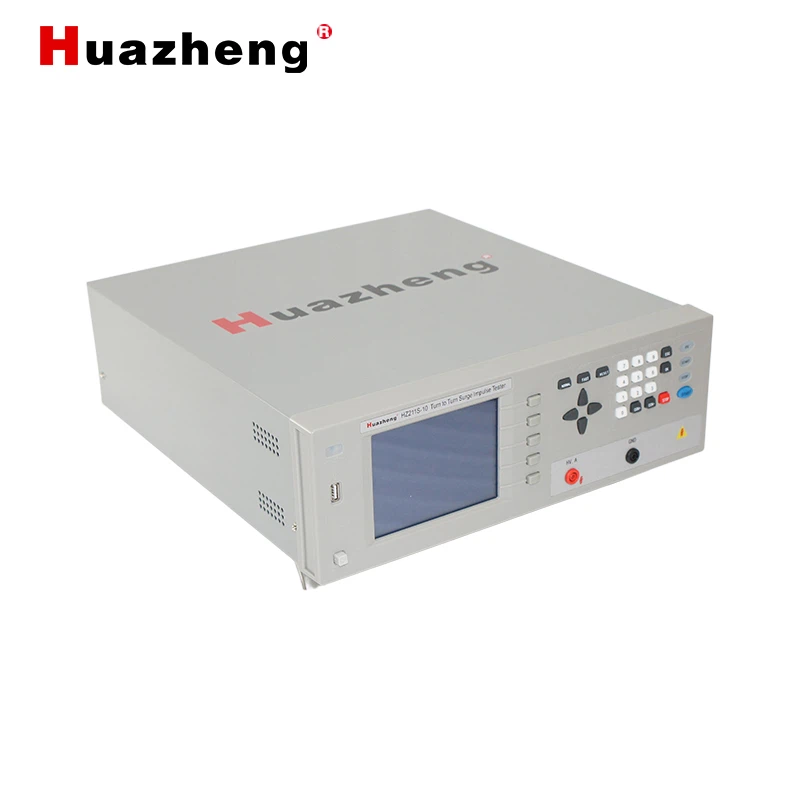

Máy thử điện áp xung giữa các vòng dây 5kV
Máy thử điện áp xung chịu đựng giữa các vòng dây (Digital Interturn Impulse Withstand Voltage Tester) được thiết kế để thực hiện thử nghiệm điện không phá huỷ đối với các thiết bị có cuộn dây như motor, biến áp, cuộn cảm, rơ-le, v.v.
Nguyên lý hoạt động dựa trên việc áp dụng xung điện áp cao giống nhau đồng thời lên cuộn dây thử nghiệm và cuộn dây chuẩn tham chiếu, sau đó so sánh dạng sóng quá độ (dao động tắt dần) thu được giữa hai cuộn để đánh giá chất lượng cuộn dây cần kiểm tra.
Các dạng lỗi có thể phát hiện
-
Biến thiên cảm kháng (Inductance variations)
-
Sai lệch hệ số chất lượng Q (Quality Factor deviations)
-
Không đồng nhất giữa các vòng dây (Turn-to-turn differences)
-
Chập vòng dây (Interturn short circuit)
-
Sai khác vật liệu lõi (Core material discrepancies) – nếu áp dụng
-
Suy giảm cách điện hoặc phóng điện cục bộ (corona discharge) dưới tác dụng xung điện cao áp
Ưu điểm và ứng dụng
Phương pháp thử nghiệm này cho phép đánh giá nhanh chóng và toàn diện nhiều chỉ tiêu chất lượng của cuộn dây chỉ trong một chu trình đo ngắn, đảm bảo:
-
Phát hiện sớm lỗi cách điện nội bộ, giúp ngăn ngừa hư hỏng thiết bị.
-
Kiểm tra không phá hủy, an toàn cho sản phẩm.
-
Phù hợp cho sản xuất, kiểm định hoặc phòng thử nghiệm chất lượng cuộn dây điện.
