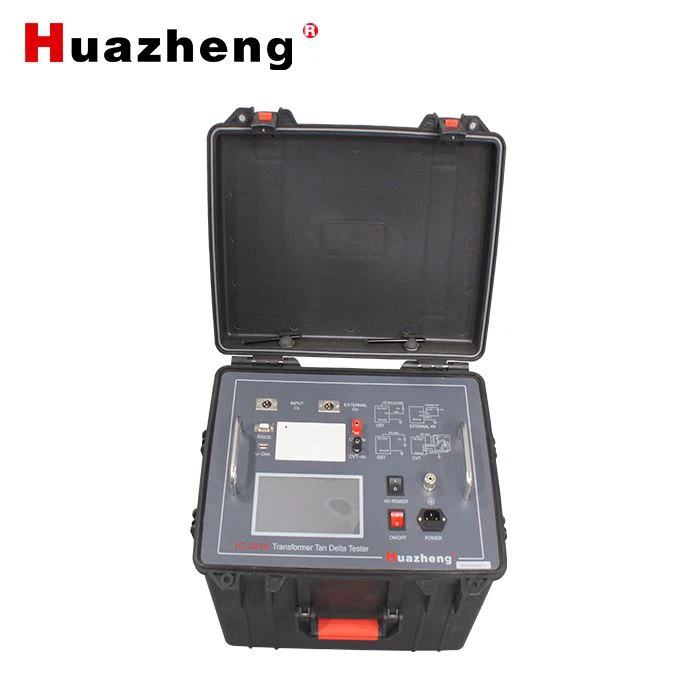

Thiết bị đo hệ số tổn hao và hệ số công suất cách điện độ chính xác cao HZ-2000F

• Cổng USB – dùng để xuất dữ liệu lưu trữ trong thiết bị.

• Giao diện RS232 – dùng để kết nối máy tính, điều khiển thiết bị và tải dữ liệu.

• Cổng CX – đầu vào đo tín hiệu sản phẩm thử nghiệm; kết nối bằng cáp điện áp thấp đặc biệt với kẹp cá sấu riêng, dài 8m, nối với đầu điện áp thấp của sản phẩm. Khi đấu ngược, đầu này để trống.

• Màn hình cảm ứng màu – độ phân giải 640×480, hiển thị menu điều khiển, các thông tin hướng dẫn và kết quả đo.

• Máy in – in dữ liệu đo lường.

• Cổng CN – đầu vào đo tín hiệu điện dung chuẩn ngoài; để trống khi sử dụng điện dung chuẩn trong.

• Cổng đầu ra dòng tự kích thích – terminal đặc biệt để đo CVT, thường nối với cuộn phụ dn.

• Cổng đầu ra dòng tự kích thích – terminal đặc biệt để đo CVT, thường nối với cuộn phụ da.

• Công tắc nguồn – bật/tắt nguồn thiết bị.

• Công tắc cao áp – điều khiển khởi động và đóng mạch cao áp bên trong thiết bị; khi sử dụng nguồn cao áp ngoài, công tắc này luôn để mở.

• Ổ cắm nguồn – AC 220V ±10%, 50 ±1Hz, có cầu chì 5A.

• Cọc tiếp địa – đầu nối tiếp địa của thiết bị.
