Thiết bị kiểm tra biến dạng cuộn dây máy biến áp bằng phương pháp phân tích đáp ứng tần số quét SFRA – IEC60076-18
Thiết bị HZ-600A SFRA bao gồm bộ chủ thiết bị thử nghiệm, máy tính kiểm tra, cáp thử và các phụ kiện khác.

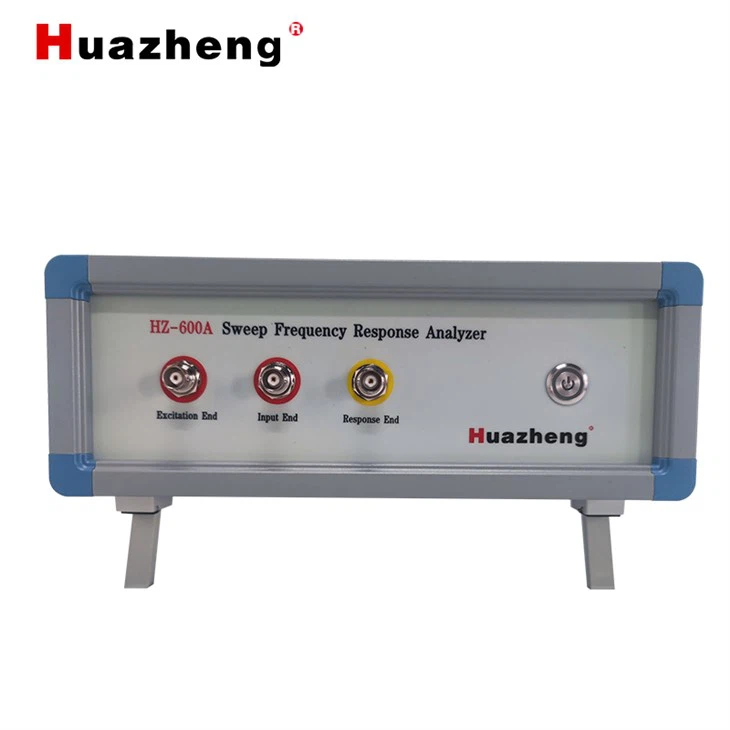

Bộ chủ thiết bị thử nghiệm
Bộ chủ HZ-600A nhận lệnh thử nghiệm từ máy tính kiểm tra và gửi kết quả trở lại máy tính. Bộ chủ và máy tính được kết nối qua cáp Ethernet.
Máy tính kiểm tra
Máy tính đã được cài sẵn phần mềm kiểm tra biến dạng cuộn dây máy biến áp. Phần mềm này dùng để:
-
Thiết lập thông số thử nghiệm
-
Bắt đầu hoặc dừng quá trình thử nghiệm
-
Lưu trữ kết quả thử nghiệm
-
Phân tích và so sánh kết quả
Cáp thử
-
Cáp và đầu nối cung cấp bởi thiết bị không được thay đổi.
-
Cáp làm bằng cáp đồng trục RF RG-58 ít suy hao, tổng số 3 cáp.
-
Một đầu nối với bảng thử nghiệm qua đầu nối BNC chuẩn, đầu còn lại của kẹp nối với cuộn dây máy biến áp.
-
Hai cáp nối với giao diện kích thích và tham chiếu trên bảng nối với đầu kích thích của cuộn dây, cáp nối với giao diện phản hồi trên bảng nối với đầu phản hồi của cuộn dây.
-
Mặt chắn của cáp và vỏ máy biến áp phải được nối đất chắc chắn.
