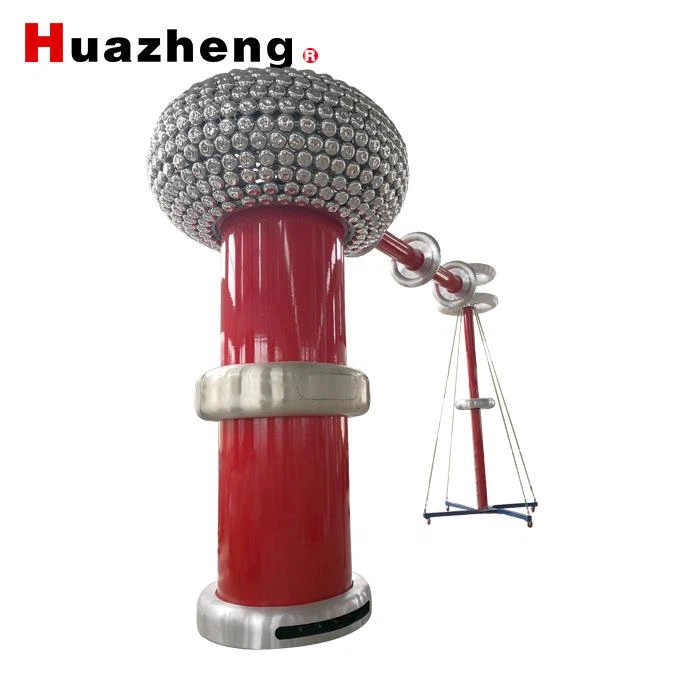

Thiết bị kiểm tra cao áp cho cáp – Hệ thống kiểm tra cộng hưởng AC
Đối tượng và yêu cầu kiểm tra
-
Thử điểm trung tính máy biến áp chính 220kV / 25000 kVA và các thiết bị điện khác.
-
Điện dung ≤ 0,01 μF, tần số thử 45–65 Hz, điện áp thử 160 kV, thời gian thử 1 phút.
Môi trường làm việc
- Nhiệt độ môi trường: -10°C – 50°C
- Độ ẩm tương đối: ≤ 90% RH
- Độ cao: ≤ 1000 mét
Thông số kỹ thuật chính và chức năng của thiết bị
- Công suất định mức: 160 kVA
- Nguồn vào: Điện áp đơn pha 220V hoặc ba pha 380V, tần số 50 Hz
- Điện áp định mức: 160 kV
- Dòng định mức: 1 A
- Tần số làm việc: 30–300 Hz
- Dạng sóng đầu ra: Sóng sine
- Độ méo dạng sóng: ≤ 1%
- Thời gian làm việc: Tải định mức cho phép hoạt động liên tục 5 phút; 1,1 lần quá áp trong 1 phút
- Tăng nhiệt: Hoạt động liên tục tải định mức 5 phút, tăng nhiệt ≤ 65K
- Hệ số chất lượng: Q của thiết bị ≥ 30 (tại f = 45 Hz)
- Bảo vệ: Thiết bị thử có bảo vệ quá dòng, quá áp và chống phóng điện (xem mục nguồn biến tần)
- Độ chính xác đo lường: RMS hệ thống 1,5
