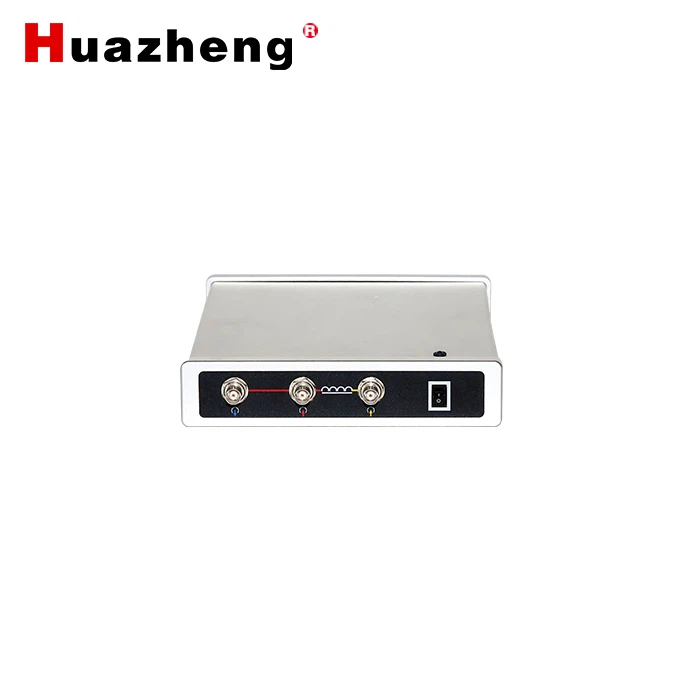

Thiết bị phát hiện biến dạng cuộn dây máy biến áp công suất bằng phương pháp FRA
Thiết bị kiểm tra biến dạng cuộn dây máy biến áp được sử dụng để kiểm tra biến dạng của cuộn dây máy biến áp công suất cấp điện áp từ 66kV trở lên và các loại máy biến áp chuyên dụng khác. Trong quá trình vận hành hoặc vận chuyển, máy biến áp công suất thường chịu tác động của dòng ngắn mạch sự cố hoặc va chạm cơ học. Dưới tác động của lực điện động mạnh sinh ra bởi dòng ngắn mạch, cuộn dây máy biến áp có thể mất ổn định cơ học, dẫn đến biến dạng cục bộ, phồng, lệch vị trí hoặc biến dạng vĩnh viễn, gây ảnh hưởng nghiêm trọng đến độ an toàn vận hành của máy biến áp.
Thiết bị này sử dụng phương pháp phân tích đáp ứng tần số (FRA – Frequency Response Analysis) để đo biến dạng cuộn dây máy biến áp, tuân theo tiêu chuẩn ngành điện lực quốc gia DL/T 911-2016 và tiêu chuẩn quốc tế IEC 60076-18. Thiết bị tiến hành đo đặc tính biên độ – tần số của từng cuộn dây và thực hiện phân tích dọc hoặc ngang đối với kết quả đo. Thông qua việc so sánh và đánh giá mức độ thay đổi của đặc tính biên độ – tần số, có thể xác định khả năng và mức độ biến dạng của cuộn dây máy biến áp.
Hệ thống gồm phần đo lường và phần mềm phân tích. Phần mềm phân tích được cài đặt trên máy tính xách tay, phần đo lường được kết nối với máy tính qua cáp USB để xử lý và hiển thị kết quả phân tích.
