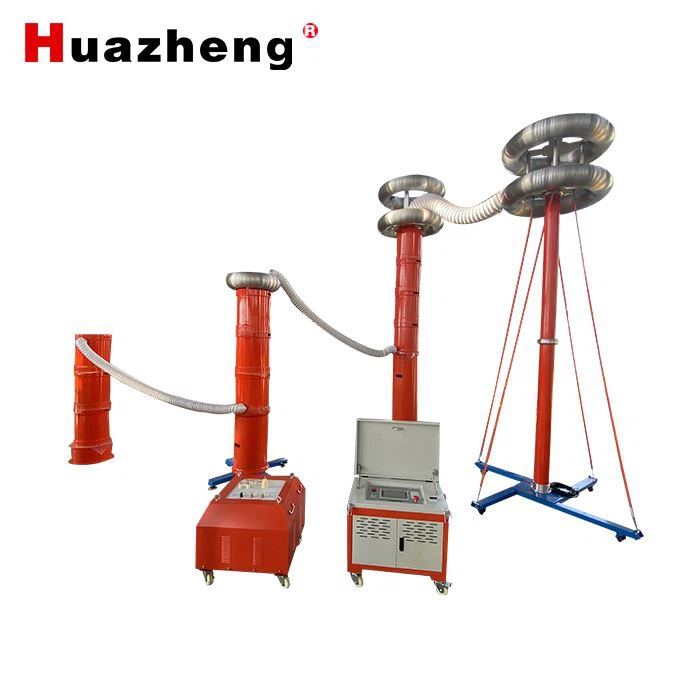

Thiết bị thử nghiệm cộng hưởng xoay chiều HZXB-1350kVA/270kV
Thông số
Thông số hệ thống chính
-
Công suất định mức: 1350 kVA
-
Điện áp định mức: 270 kV
-
Điện áp thử nghiệm: 260 kV (dùng cho thử nghiệm điện áp AC cáp 230 kV)
-
Thời gian thử nghiệm: 60 phút
-
Dải tần số: 30–300 Hz
-
Dạng sóng đầu ra: Sine wave, độ méo <1%
-
Nguồn vào: 3 pha 380V AC
-
Hệ số chất lượng (Q): ≥30 (@45 Hz)
-
Độ chính xác hệ thống: ≤1,5%
-
Thời gian vận hành liên tục: 60 phút
-
Chức năng bảo vệ: quá áp, quá dòng, khởi động 0
Nguồn biến tần tần số biến đổi (1 bộ)
-
Công suất định mức: 75 kW
-
Điện áp đầu vào: 3 pha 380V 50 Hz
-
Điện áp đầu ra: 0 ~ 400 V, điều chỉnh được
-
Tần số đầu ra: 30 ~ 300 Hz, bước 0,1 Hz, không ổn định ≤0,02%
-
Dòng ra: 0 ~ 187,5 A
Cuộn kháng cao áp (12 bộ)
-
Công suất định mức: 112,5 kVA
-
Điện áp định mức: 45 kV
-
Dòng làm việc định mức: 2,5 A
-
Độ tự cảm định mức: 75 H
-
Thời gian làm việc liên tục: 60 phút
-
Tăng nhiệt độ: < 65 K
-
Tần số hoạt động: 30 ~ 300 Hz
Máy biến áp kích thích (1 bộ)
-
Công suất định mức: 75 kVA
-
Điện áp đầu vào: 0 ~ 400 V
-
Điện áp đầu ra: 3 / 6 / 15 kV
-
Dòng điện đầu ra: 25 / 12,5 / 5 A
Bộ chia điện áp dung kháng (1 bộ)
-
Điện áp định mức: 270 kV
-
Điện dung: 1000 pF
-
Tần số hoạt động: 30 ~ 300 Hz
-
Độ không chắc chắn: 1,5%
Dây thử và phụ kiện: 1 bộ
